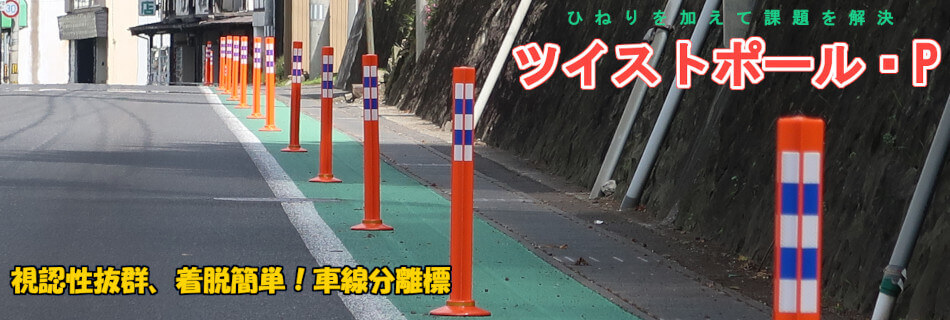

「ツイストポール・P」のご紹介
車線分離標の着脱金具部を樹脂製ワンタッチ式に改良。錆・電蝕による固着化をなくし、押込みひねるだけで着脱できるオール岩手開発の製品です。
- NTW(株)製 超耐久構造のウェーブポストを採用。縦長レイアウトで視認性が抜群に良い。
- 特殊六角断面は、押し潰された際に各辺が「内側へ強く湾曲」しながら変形する構造で、衝突・踏み付けから本体を守ります。
1. 構造
- ・押込みひねるだけで着脱可能。取替え・交換の作業性に優れる。
- ・維持工事・事故・災害発生時に速やかに開口部を設けられる。
2. 材質
- ・樹脂製のため錆・電蝕による固着化なし。
- ・従来品比 約1/4 に軽量化（440g → 111g）。
- ・埋め込み側も樹脂製で切削オーバレイ作業時も安心。

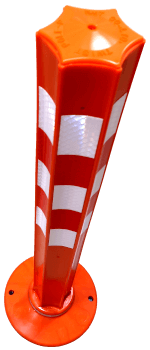

上部ポール部

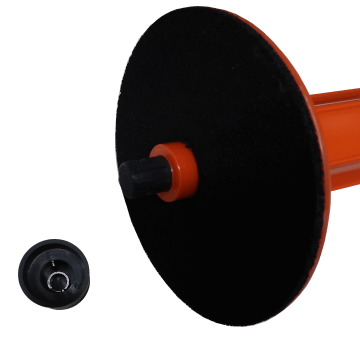

下部取付部
現場名 遠野住田線
保有特許・登録・受賞歴
特許

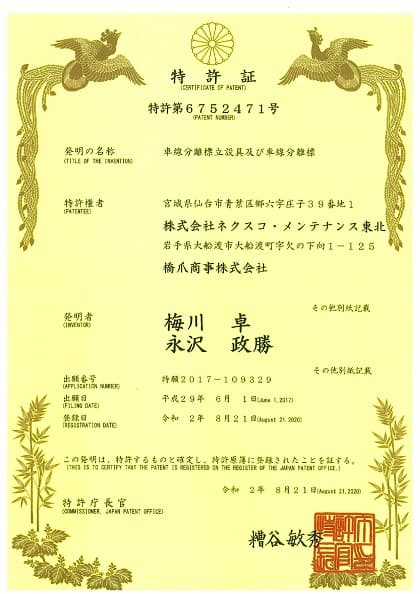

平成29年から特許出願しておりました「車線分離標立設具及び車線分離標」について、特許を取得しました。
- 特許番号
- 特許第6752471号
- 発明の名称
- 車線分離標立設具及び車線分離標
- 特許取得日
- 令和2年8月21日
岩手県内製造建設資材
令和4年5月18日に登録。（登録番号:409番）
NETIS（新技術提供システム）
上部ポール・ベース部はNTW(株)でNETIS取得済み。（登録番号:KT-130013-A）
受賞歴
NTW(株)がGOOD DESIGN AWARD 2012で《グッドデザイン賞》を受賞。
実績（事例）のご紹介
令和元年11月より実績があります。現在は、高速道路（東北自動車道・常磐自動車道・秋田自動車道）、および岩手県内の県道での実績があります。
実績表
令和2年度実績 ▼
| 施工年月 | 施工現場 |
|---|---|
| 令和2年6月 | 秋田自動車道 山内トンネル内 |
| 令和2年6月 | 岩手県 主要地方道重茂半島線（旧道） 山田町大沢第13地割地内 |
| 令和2年7月 | 岩手県 県道土淵達曽部線 起点側交差点部 |
| 令和2年9月 | 岩手県 主要地方道八戸大野線 軽米町上舘地内 |

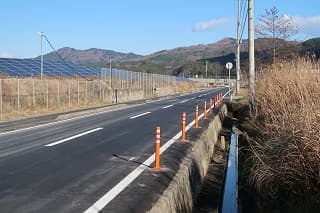

| 令和2年12月 | 岩手県 主要地方道重茂半島線（旧道） 宮古市赤前地内外 |
| 令和2年12月 | 岩手県 県道遠野住田線 遠野市綾織町新里地内 |
| 令和3年1月 | 岩手県 県道碁石海岸線 大船渡市末崎町山岸地内 |
令和3年度実績 ▼
| 施工年月 | 施工現場 |
|---|---|
| 令和3年4月 | 東北自動車道 青森IC |
| 令和3年5月 | 岩手県 主要地方道大船渡広田陸前高田線 大船渡市末崎町船河原地内 |
| 令和3年5月 | 岩手県 道の駅「遠野風の丘」駐車場 遠野市綾織町新里地内 |

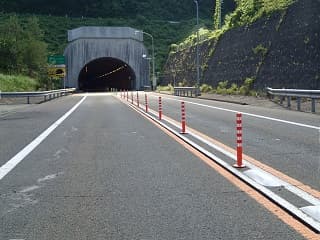

| 令和3年6月 | 秋田自動車道 横手トンネル |

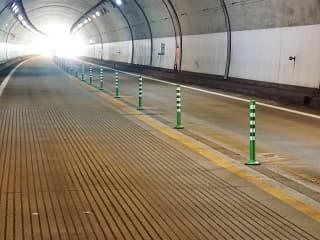

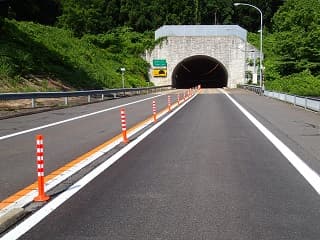

| 令和3年6月 | 秋田自動車道 大沢トンネル |

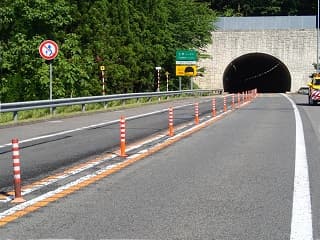

| 令和3年6月 | 秋田自動車道 土渕トンネル |
| 令和3年6月 | 館山自動車道 |

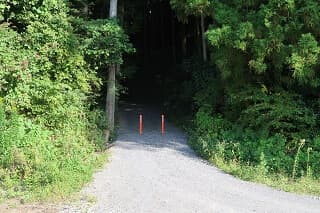

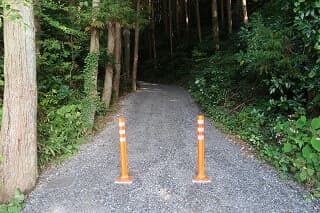

| 令和3年9月 | 岩手県陸前高田市 本丸公園避難場所整備工事 |
| 令和3年12月 | ネクスコ・メンテナンス関東 谷和原事業所 |
| 令和3年12月 | ネクスコ・メンテナンス関東 加須事業所 |
令和4年度実績 ▼
| 施工年月 | 施工現場 |
|---|---|
| 令和4年4月 | 岩手県 国道283号・340号遠野バイパス道路維持 |

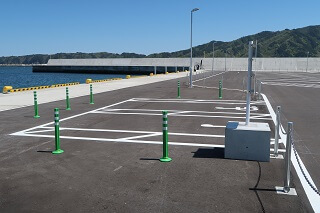

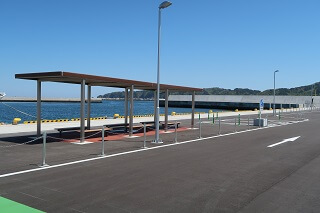

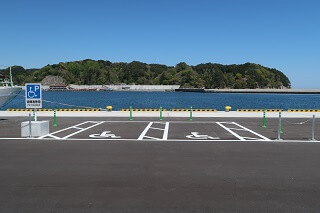

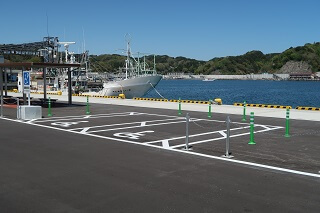

| 令和4年4月 | 岩手県 宮古港出崎地区付属物設置工事 宮古市出崎地内 |
| 令和4年5月 | 東北自動車道 |

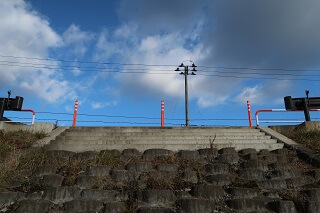

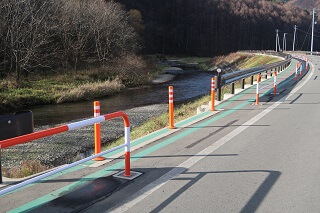

| 令和4年6月 | 岩手県葛巻町 くずまき大橋 |

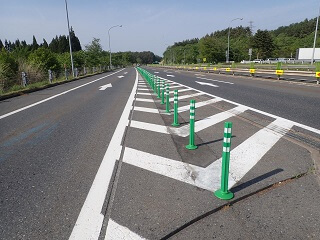

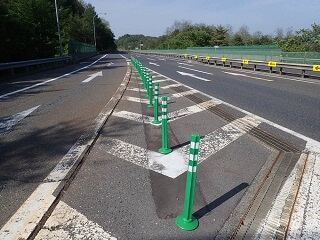

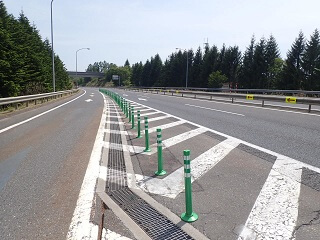

| 令和4年7月 | 八戸自動車道 |
| 令和4年8月 | 東北自動車道 |
| 令和4年8月 | 岩手県 大船渡地区交通安全施設整備 |

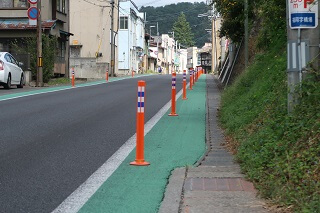

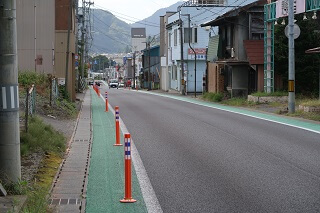

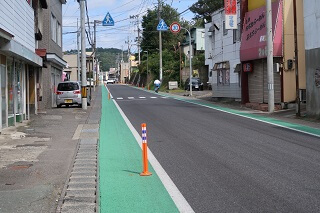

| 令和4年9月 | 岩手県 一般県道二戸一戸線 二戸市福岡地区ほか |

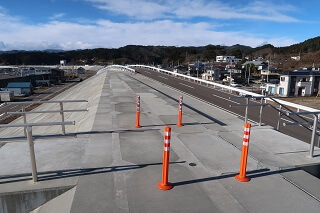

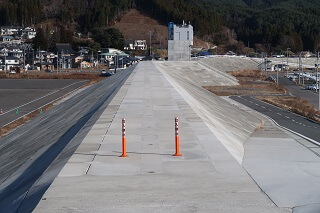

| 令和4年9月 | 岩手県山田町 大沢漁港防潮堤 |
| 令和4年10月 | ネクスコ・メンテナンス東北 会津若松事業所 |
| 令和4年11月 | 静岡県 沼津土肥線道路改築工事（舗装工） |
| 令和4年11月 | 岩手県葛巻町 町道葛巻浦子内線道路改良整備工事 |
| 令和5年1月 | 岩手県 陸前高田市内道路維持業務（市立博物館前歩道） |

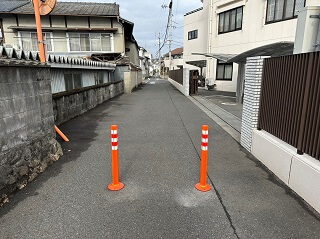

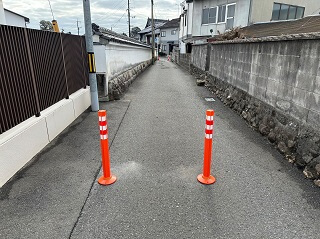

| 令和5年2月 | 岡山県津山市 交通安全施設設置工事 |
| 令和5年3月 | 愛知県名古屋市 千種区役所仮設事務所工事 |
令和5年度実績 ▼
| 施工年月 | 施工現場 |
|---|---|
| 令和5年4月 | 山形自動車道 |
| 令和5年4月 | 東北自動車道 |
| 令和5年4月 | 久慈市 道の駅（いわて北三陸）整備工事 |
| 令和5年5月 | 東北自動車道 |
| 令和5年5月 | 八戸自動車道 |
| 令和5年5月 | 秋田自動車道 |
| 令和5年6月 | 東北横断自動車道 |
| 令和5年6月 | 東北自動車道 |
| 令和5年6月 | 東北自動車道 |
| 令和5年6月 | 石巻市 石巻市一般廃棄物最終処分場 |
| 令和5年8月 | 八戸自動車道 |
| 令和5年9月 | 東北自動車道 |
| 令和5年10月 | 東北自動車道 |
| 令和5年10月 | 秋田自動車道 |
| 令和5年11月 | 東北自動車道 |
| 令和5年12月 | 国道45号維持補修工事 |
令和6年度実績 ▼
| 施工年月 | 施工現場 |
|---|---|
| 令和6年5月 | ネクスコ・メンテナンス東北 十和田事業所 |
| 令和6年5月 | ネクスコ・メンテナンス東北 横手事業所 |
| 令和6年5月 | ネクスコ・メンテナンス東北 会津若松事業所 |
| 令和6年6月 | ネクスコ・メンテナンス東北 いわき事業所 |
| 令和6年6月 | ネクスコ・メンテナンス東北 鶴岡事業所 |
| 令和6年6月 | 岩手県 一般県道下宮守田瀬線下宮守地区道路改良工事 |
| 令和6年7月 | 岩手県宮古市 市道末広町線電線共同溝整備（舗装その2）工事 |
| 令和6年7月 | ネクスコ・メンテナンス東北 八戸事業所 |
| 令和6年7月 | ネクスコ・メンテナンス東北 会津若松事業所 |
| 令和6年9月 | ネクスコ・メンテナンス東北 秋田事業所 |
| NEW 令和7年2月 | 岩手県宮古市 市道末広町線電線共同溝整備（舗装その4）工事 |
| NEW 令和7年3月 | ネクスコ・メンテナンス東北 いわき事業所 |

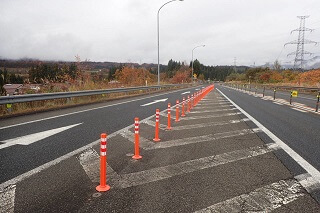

施工写真（クリックで拡大）

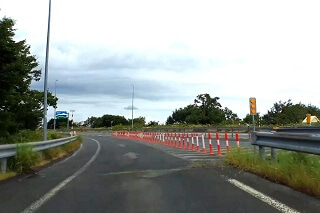

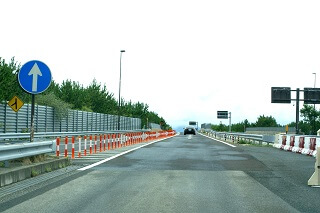

逆走防止の動画
こんなところに使われます

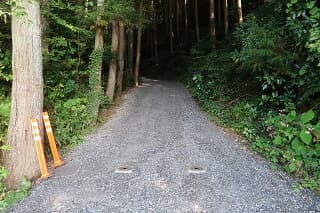

○ 取り外して使いたい

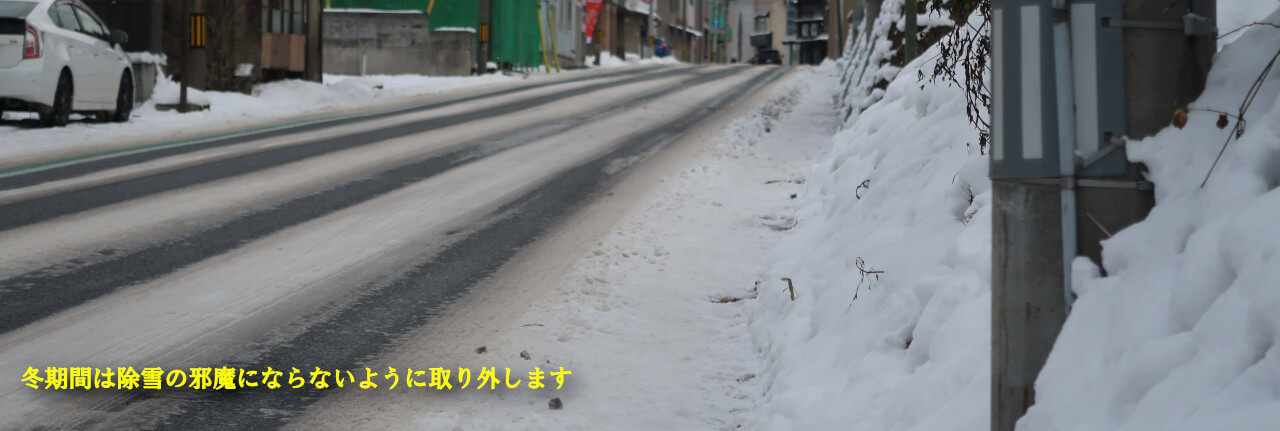

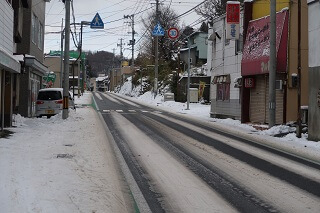

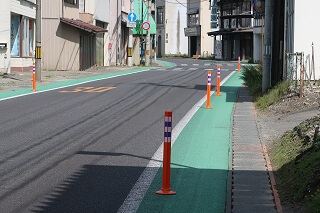

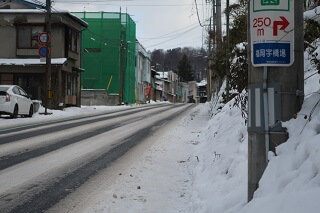

- ・除雪時に車線分離標を壊してしまうので、除雪するときは取り外したい。

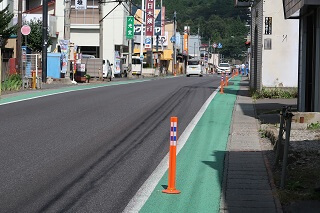

- ・祭事・イベントのときは道路・駐車場を広く使いたいので取り外したい。
- ・駐車場でイベントを行うときは邪魔にならないよう取り外したい。
- ・駐車場が利用可能なときは取り外し、利用不可のときは取り付けたい。
○ 取り付けて使いたい
- ・冬季通行止めのときに取り付けたい。
- ・祭事・イベントのときに進入禁止用として取り付けたい。

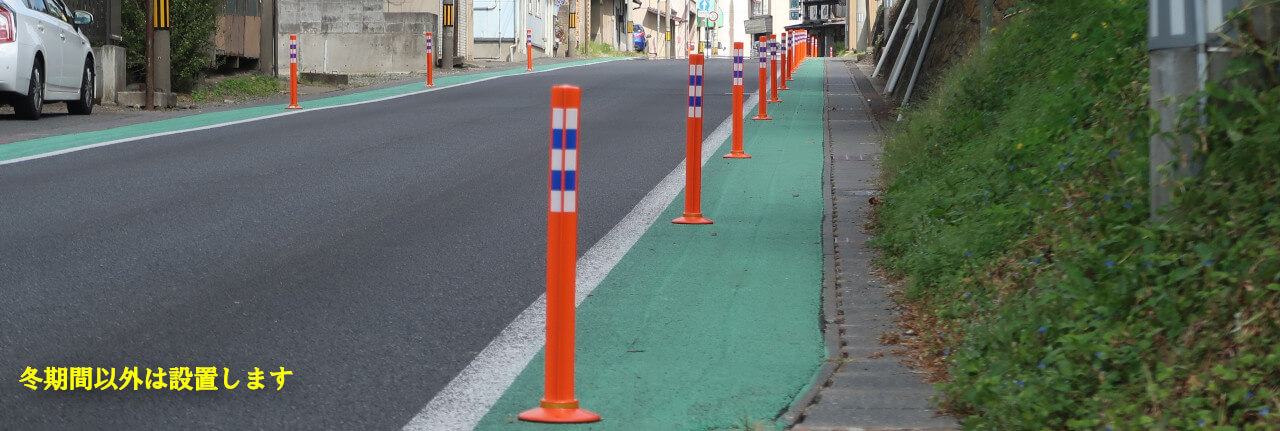

- ・通常時とイベント時・冬期間で歩道幅を切り替えたい。
強度（耐久性）試験
開発関係者の立会い（当社社長も参加）のもと、実車（普通車・2t車・大型車）走行負荷試験を行いました。徹底した実証実験で性能の検証を行っています。
普通車による衝突踏付け試験の様子（動画）
大型車による 急ブレーキ衝突踏付け試験

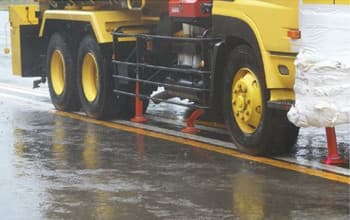

大型車 急ブレーキ・踏み付け試験

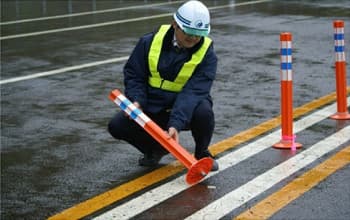

大型車試験 金具・ポスト異常なし
2t車による 衝突試験 時速60km
2t車 衝突試験 時速60km

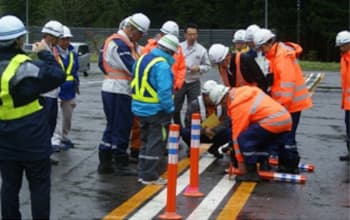

2t車試験 金具・ポスト異常なし
普通車による 衝突試験 時速80km
普通車 衝突試験 時速80km

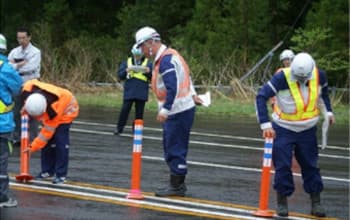

普通車試験 金具・ポスト異常なし
よくあるご質問（FAQ）
Q 製品にはどのような特長がありますか？
A 構造と材質を大きく改良しました。詳しくは「商品のご紹介」をご覧ください。
Q 着脱可能なワンタッチ式にはどのようなメリットがありますか？
A 押込みひねるだけで着脱可能のため、取替え・交換等の作業性に優れています。
Q 樹脂製にはどのようなメリットがありますか？
A これまでの金属製と違い、錆・電蝕等が発生しないため固着化しません。軽量化（従来品金具部の約1/4）されたため運搬がし易く作業性が向上しました（従来品440g⇒本製品111g）。埋め込み側取付具も樹脂製のため、切削オーバレイ作業時も切削機への影響が少なく、埋め込んだ状態での作業が可能です。耐薬品性・耐熱性にも優れています。
Q どれくらいの強度（耐久性）がありますか？
A 東北自動車道白石区間を夜間通行止めにして実証試験を行い検証済みです。「強度（耐久性）試験」をご覧ください（衝突・踏みつけ・金具の外れ・反射板の歪み）。樹脂性能試験は各種試験を公の機関にて検証済みです。
Q 上部（ポール部）だけを取り替えることはできますか？
A 一体化されているのでできません。特注のご用命は別途ご相談ください。
Q 納期はどれぐらいかかりますか？
A 注文書確認後 2営業日の発送となります。但しロット数等により納期が変動する場合があります。
Q カタログ・承認願いはどこに問い合わせすればよいですか？
A 橋爪商事 開発営業部 新商材室までお問い合わせください。
Q 部材だけの販売・特注品の製作も可能ですか？
A 可能です。橋爪商事 開発営業部 新商材室までお問い合わせください。
Q 施工業者が直接購入することは可能ですか？
A 可能です。
Q 設置（施工）はどうですか？
A 施工は従来製品（可変式）と同様です。
Q 施工はコンクリートでもアスファルトでも可能ですか？
A 可能です。
Q 施工時、接着剤はどの種類を使えばいいですか？
A 従来どおりエポキシ系接着剤です（本体とは別売になります）。
Q 地産地消の製品ですか？
A 技術開発・製造・販売を、岩手県工業技術センター・宮古マランツ・橋爪商事で行っておりますので、オール岩手の製品です。
Q 複雑な構造ですが、簡単にできましたか？
A 平成26年にネクスコメンテナンス東北様より依頼があり、約5年の開発期間を経て現在に至っています。
